Wie wir alle wissen müssen, ist es eine der Schlüsselkomponenten Ihres Autos. Getriebelager sind dafür verantwortlich, diese Schlüsselkomponente an Ort und Stelle zu halten. Daher sind die Getriebelager genauso wichtig wie das Getriebe selbst. Daher ist es für jeden Autofahrer wichtig zu verstehen, was es bewirkt und wie es schief gehen kann.
Die Getriebelager sind grundsätzlich sehr einfach aufgebaut, erfüllen aber eine überaus wichtige Aufgabe. Ein Ausfall der Getriebelager kommt nicht sehr häufig vor, kann aber irgendwann im Laufe der Lebensdauer Ihres Fahrzeugs passieren. In dieser Geschichte werden wir sehen, wie wir uns auf eine solche Situation vorbereiten können, falls sie eintritt.
Es ist auch wichtig zu wissen, was erforderlich ist, um fehlerhafte Getriebelager zu erkennen. Darüber hinaus können wir sehen, wie Getriebelager ausgetauscht werden. Wissen Sie, für die Heimwerker unter uns.
● Was sind sie?
● Typen
● Symptome
● Überprüfung und Diagnose
● Ersatz

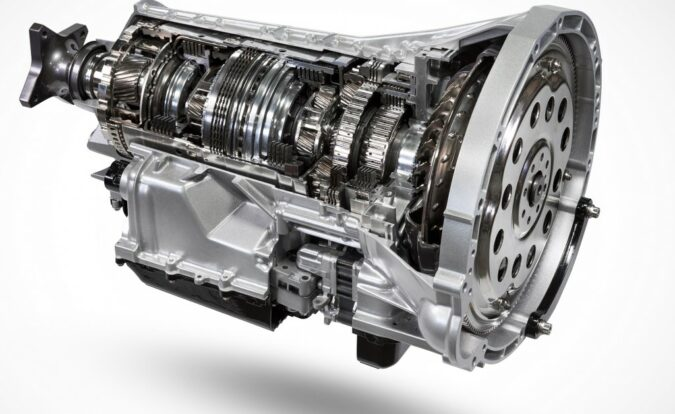

Mit einfachen Worten: Halterungen für Ihr Getriebe. Es geht noch einfacher. Die Getriebehalterungen befestigen das Getriebe am Fahrzeug. Dies hilft bei der Integration des schweren Getriebes in das Gewicht des Fahrzeugs. Dies kann zur Verbesserung des Komforts und der Handhabung beitragen.
Getriebelager übernehmen hauptsächlich zwei Funktionen. Am naheliegendsten ist es, die Übertragung an Ort und Stelle zu halten. Die meisten Fahrzeuge verfügen über mindestens zwei Getriebehalterungen, um das Getriebe zu halten und mit dem Rahmen des Fahrzeugs zu verbinden.
Dadurch wird das Getriebe fest am Rahmen befestigt und sichergestellt, dass es während der Fahrt nicht verrutscht. Dies ist besonders wichtig, da die Innenteile des Getriebes eng beieinander liegen. Eine falsche Ausrichtung kann dazu führen, dass das Getriebe schaltet und Probleme während der Fahrt entstehen.
Die zweite Funktion von Getriebelagern besteht darin, Vibrationen zu reduzieren, die in das Fahrzeug eindringen. Genauso wie die Motorlager, die die Vibrationen des Motors dämpfen. Es wird erwartet, dass auch die Getriebelager die gleiche Funktion erfüllen, dieses Mal jedoch mit den Vibrationen, die mit dem Schalten der Gänge einhergehen. Die Getriebelager verwenden Gummibuchsen oder spezielle Flüssigkeiten, um diese Vibrationen zu dämpfen.
Diese Funktion der Getriebelager ist dafür verantwortlich, einen Großteil der in den Innenraum eindringenden Vibrationen auszubügeln. Motorhalterungen tragen ebenfalls dazu bei, Vibrationen vom Motor zu dämpfen.
Gut zu wissen ist auch, dass die Konstruktion und grundsätzliche Funktionsweise der Getriebelager exakt mit denen der Motorlager übereinstimmt. Beide bestehen aus den gleichen Materialien, sind gleich konstruiert und werden für die gleichen Aufgaben eingesetzt. Der einzige Unterschied zwischen ihnen besteht in dem Teil, bei dessen Montage sie helfen. Motor und Getriebe als Referenz.
Wie jedes Autoteil gibt es auch Getriebelager in verschiedenen Ausführungen. Hersteller entscheiden sich aufgrund vieler Faktoren für unterschiedliche Arten von Getriebelagern. Bevor wir uns damit befassen, wollen wir uns ansehen, welche Optionen in den verschiedenen Fahrzeugen verfügbar sind
1.Gummi-Getriebelager
Dies ist die einfachste Art von Getriebelagern. Es handelt sich im Grunde um einen Metallbehälter, der mit einem starken Gummimaterial gefüllt ist. Der Metallteil von Gummi-Getriebelagern ist eine starke Halterung, die dem Teil Stabilität verleiht. Diese Metallstruktur ist stark genug, um das Getriebe an Ort und Stelle zu halten und sein Gewicht während der Fahrt zu tragen.
Auf unebenen Straßen ist es für Getriebelager schwierig, das Gewicht des Getriebes zu tragen. Mit starken Montagehalterungen können die Befestigungselemente den Halt des Getriebes verstärken und es mit dem Rahmen des Fahrzeugs verbinden.
Im Inneren der metallischen Halterung verwenden Gummi-Getriebelager ein elastisches Gummimaterial, um Vibrationen zu dämpfen. Die beweglichen Teile im Inneren des Getriebes können Vibrationen über die Halterungen an die Kabine übertragen. Wenn die Getriebelager nicht dafür ausgelegt sind, diese Vibrationen zu absorbieren, können diese durch die Sitze eindringen und den Geräusch- und Vibrationspegel erhöhen. Der Komfort nimmt in diesem Fall ab.
Um zu verhindern, dass diese Vibrationen in die Kabine gelangen, werden Getriebelager aus Gummi kostengünstig eingesetzt. Das elastische Gummimaterial im Inneren der Metallhalterung hält den Verbindungsarm des Getriebes. Der Arm berührt auf diese Weise kein Metallteil, wodurch Vibrationen auf ein Minimum reduziert werden. Der Gummiteil absorbiert die Vibrationen, die nicht bis zur Halterung gelangen.
Dies trägt dazu bei, diese Vibrationen auf ein Minimum zu dämpfen. Aber wie die meisten kostengünstigen Technologien haben auch Getriebelager aus Gummi ihre eigenen Nachteile. Obwohl Vibrationen gedämpft werden, gelangen einige von ihnen dennoch in die Kabine. Bei Economy-Fahrzeugen, bei denen die Kosten im Vordergrund stehen, ist dies kein Problem. Aber für Luxusautos ist das nicht akzeptabel. Sie brauchen bessere Technologie, um den Komfort zu verbessern.
2. Flüssigkeitsgefüllte hydraulische Getriebelager
Um die Vorteile der Getriebelager aus Gummi zu verbessern, verwenden einige Premiumfahrzeuge hydraulische Lager. Gummilager können nur eine begrenzte Menge Vibrationen eliminieren. Für diese Fahrzeuge, die optimalen Komfort benötigen, reicht diese Dämpfung möglicherweise nicht aus. Da die Kosten in diesen Marktsegmenten keine strikte Einschränkung darstellen, können Hersteller mit verschiedenen Arten von Getriebelagern experimentieren, weshalb diese angeboten werden.
Die hydraulischen Getriebelager funktionieren auf die gleiche Weise wie hydraulische Motorlager. Beide verwenden eine Flüssigkeit oder ein Gel im Inneren der Halterungen, um die Vibrationen zu absorbieren. Dies ist weitaus effizienter als ein Gummilager, da diese Flüssigkeiten über bessere Dämpfungseigenschaften verfügen.
Ihre überlegene Dämpfungsfähigkeit macht sie zur bevorzugten Wahl, wenn Komfort an erster Stelle steht. Allerdings hat diese Art der Getriebelagerung auch ihre eigenen Nachteile. Wie bei jeder fortschrittlichen Technologie sind die Kosten das Hauptproblem. Aufgrund ihrer komplexen Konstruktion, der speziellen Flüssigkeit und der erforderlichen Dichtungen sind solche Lager teurer als einfache Gummilager.
Die zusätzlichen Kosten beschränken ihre Nutzung auf Premiumautos, deren Markt nicht allzu kostensensibel ist. Darüber hinaus sind Hydrolager nicht so langlebig wie Gummilager. Die Gummilager können Ihnen mit ihrer soliden und einfachen Konstruktion viele Jahre lang Freude bereiten. Sie müssen zwar mit der Zeit ausgetauscht werden, aber sie werden hydraulische Getriebelager auf jeden Fall überdauern. Die hydraulischen Lager bringen auch ein Problem mit sich, das bei jeder Flüssigkeit im Auto häufig vorkommt: Undichtigkeiten.
Daher sind Hydrolager nur dann sinnvoll, wenn Sie Komfort über Kosten und Haltbarkeit stellen. Obwohl es weniger Anwendung findet als Gummilager, ist der Komfort, den es auf den Tisch bringt, unübertroffen.
3. Aktive Reittiere
Da sich diese Geschichte auf Getriebelager konzentriert, scheinen aktive Lager hier möglicherweise nicht perfekt zu passen, da diese Technologie hauptsächlich bei Motorlagern verwendet wird. Da die Motorlager aber den gleichen Aufbau und grundsätzlich die gleiche Funktion wie die Getriebelager haben, ist es von Vorteil, die neuesten Trends auf diesem Gebiet zu kennen.
Nach Gummi- und Hydrolagern sind aktive Hydrolager die modernste Option auf dem Markt. Diese Technologie wird vor allem bei Motorlagern eingesetzt, da diese noch höhere Vibrationen dämpfen müssen als Getriebelager.
Aktive Reittiere sind im Grunde das, was ihr Name sagt. Sie verändern aktiv die Steifigkeit der Halterung, um sie den Situationen anzupassen. Im Leerlauf zittert der Motor stärker. Die Lagerungen lockern sich, um diese Vibrationen aktiv aufzunehmen. Wenn die Motordrehzahl steigt, können die Lager steifer werden und den Motor daran hindern, unerwünschte Bewegungen auszuführen.
Es gibt verschiedene Arten von aktiven Reittieren. Hier sind einige davon:
A) Vakuumbetätigte aktive Halterungen
Bei dieser Art aktiver Halterungen befindet sich im Inneren eine Hohlkammer. Durch diese Hohlkammer kann bei Bedarf Vakuum angelegt werden, wodurch die Steifigkeit der Halterung verändert wird.
Im Leerlauf des Motors sollen die Lagerungen saugfähiger sein und so die Vibrationen absorbieren. Bei vakuumbetätigten Aktivlagern erfolgt dies durch Anlegen eines Vakuums an die Halterung. Mit steigender Motordrehzahl wird dieser langsam freigegeben, um die Steifigkeit der Halterung zu erhöhen.
Diese Änderung der Steifigkeit erfolgt über ein Vakuumschaltventil (VSV), das vom Powertrain Control Module (PCM) gesteuert wird. Das Problem bei dieser Art von Ventilen besteht darin, dass Vakuum austritt, das nach einigen Jahren der Nutzung auftreten kann.
Da es sich um ein mechanisches System handelt, lässt es noch Raum für Verbesserungen. Und wie immer kommt die Elektronik ins Spiel, um es zu verbessern.
B) Elektronisch betätigte aktive Halterungen
Anstatt Vakuumröhren und Ventile zu verwenden, verfügen diese Ventile über ein elektronisches System, das die Steifigkeit der Halterung verändert. Die elektronische Betätigung wird vom Antriebsstrangsteuermodul selbst gesteuert.
Im Leerlauf des Motors wird das Hydrauliklager elektronisch entspannt, um den Spielraum zu vergrößern und so die härteren Schwingungen zu absorbieren. Bei höheren Motordrehzahlen versteift sich die Halterung, um die Bewegung des Motors einzuschränken. Oder sie schränken im Falle von Getriebelagern die Bewegung des Getriebes ein.
C) Magnetorheologische Halterungen
Eine weitere komplexe und dennoch effektive Variante im Bereich der Halterungen sind magnetorheologische Halterungen. Delphi hat diese Technologie kürzlich entwickelt und ähnelt einigen derzeit verfügbaren aktiven Federungstechnologien.
Das magnetorheologische Lager ist eine Art hydraulisches Lager. Die Flüssigkeit in diesen Halterungen enthält kleine Eisenpartikel, die darin suspendiert sind. Je nach Belastung wird ein elektrischer Strom oder ein magnetisches Feld an die Halterung angelegt. Wenn dies geschieht, ordnen sich die Eisenpartikel aneinander und erhöhen so die Viskosität der Flüssigkeit, in der sie sich befinden.
Diese kontrollierbare Änderung der Viskosität kann leicht zur Steuerung der Beschaffenheit der Einbettung genutzt werden. Wenn sich Motordrehzahl und -last ändern, kann die magneto-rheologische Halterung die Viskosität der Flüssigkeit je nach Bedarf ändern und so die Halterung versteifen oder lockern.
Ein Mikroprozessor steuert die Wirkung einer magneto-rheologischen Halterung und leitet die Daten an das Antriebsstrang-Steuermodul weiter. Im Inneren der Halterung befindet sich ein Flüssigkeitsdrucksensor, der Feedback an den Prozessor sendet, um unterwegs Anpassungen vorzunehmen.
Natürlich sind Diagnose, Reparatur oder Austausch wie bei jeder komplexen Technologie teuer. Werkstätten mit speziellen Scan-Tools können ein Problem nur bei diesen Halterungen erkennen. Sie können auch mit einer relativ hohen Reparaturrechnung rechnen, wenn eine dieser Reparaturen schief geht.
D) Vibrationsunterdrückende Halterungen
Keine Technologie ist perfekt. Alles lässt Raum für jemanden, der es verbessern kann. Im Jahr 2009 stellte Lexus erstmals eine vibrationsunterdrückende Halterung für seine ES-Limousine vor. Diese Technologie wurde von Kopfhörern mit Geräuschunterdrückung inspiriert, um Motorvibrationen zu reduzieren.
Anstatt diese Vibrationen zu dämpfen, verfügen diese Halterungen über einen aktiven Motor. Dieser Motor erzeugt Gegenschwingungen, die die vorhandenen Schwingungen aufheben und somit effektiv eliminieren.
Diese Halterungen sind mit einem separaten Computer ausgestattet, dem Active Control Engine Mount ECU. Um dieses Steuergerät zu versorgen, misst ein an der Vorderseite angebrachter Beschleunigungsmesser die Stärke der Motorerschütterungen und leitet die Daten weiter. Das Steuergerät nimmt auch Eingaben aus einer Vielzahl anderer Quellen auf. Dazu gehören die Gangposition des Getriebes, die Fahrzeuggeschwindigkeit, das Motorlastverhältnis und mehr.
Der Motor führt Berechnungen entsprechend den Eingaben durch. Es erzeugt dann Gegenschwingungen relativ zum Eingang, um alles effektiv zu glätten.
Wir haben besprochen, was Getriebelager sind. Wir haben auch gesehen, in welchen Geschmacksrichtungen es sie gibt. Es handelt sich um eine scheinbar einfache Technologie, die von der Technik im Streben nach mehr Verfeinerung vorangetrieben wurde. Die modernen Getriebelager sind aufgrund ihres komplexen hydraulischen und elektronischen Aufbaus störanfällig.
Dies bedeutet nicht, dass die herkömmlichen Getriebelager aus Gummi vor Ausfällen gefeit sind. Ja, sie sind langlebiger als moderne Hydraulikaggregate. Aber früher oder später könnten auch sie aufgeben. Vor allem, wenn Ihr Auto viel gefahren wird und ziemlich in die Jahre gekommen ist.
Da ein möglicher Ausfall eines Getriebelagers unangenehme Folgen haben kann, ist es hilfreich zu wissen, was passiert, wenn es sich löst. Dabei müssen wir einen Blick auf die Symptome werfen, die Ihr Auto auf Sie auslöst, wenn sich die Getriebelager lösen. Diese sind recht leicht zu erkennen, da sie die Eleganz Ihres Fahrzeugs völlig verändern können. Bei komplexeren Halterungen kann jedoch nur eine ordnungsgemäße Diagnose mit einem passenden Scan-Tool den Fehler genau erkennen.
Bei defekten Getriebelagern 101 besteht die erste Lektion also darin, wie man das Problem erkennt. Hier sind einige Symptome, auf die Sie achten können.
1. Hoher Lärm, Vibrationen und Härte
Wie wir wissen, dienen die Getriebelager dazu, die in den Innenraum eindringenden Vibrationen zu reduzieren. Das allererste Symptom defekter Getriebelager ist also ein erhöhtes Vibrationsniveau.
Die Vibrationen sind am deutlichsten, wenn der Motor im Leerlauf läuft. Zu diesem Zeitpunkt erreichen die Vibrationen ihren Höhepunkt und Sie werden sie natürlich am stärksten spüren. Wenn Sie beim ersten Anfahren des Fahrzeugs spüren, dass es eine schwankende Bewegung vorwärts oder rückwärts macht, kann das ein Zeichen für eine schlechte Getriebeaufhängung sein. Dies kann vor allem bei Fahrzeugen mit Frontantrieb passieren.
Bei Fahrzeugen mit Hinterradantrieb kann es zu einer seitlichen Schaukelbewegung kommen. Die Vibrationen können etwas nachlassen, nachdem der Motor an Fahrt aufgenommen hat, am stärksten sind sie jedoch im Leerlauf.
Die gleiche ruckartige Bewegung ist auch beim endgültigen Abstellen des Motors zu spüren. In diesem Fall können Sie sicher sein, dass sich Ihre Getriebelager gelöst haben.
2. Höheres Rauschen
Was passiert, wenn die Vibrationen zunehmen? Damit einher geht auch der Lärm. Wenn die Getriebelager den Geist aufgeben, kann man unter der Motorhaube ziemlich gruselige Geräusche hören. Die Intensität kann von kleinen Knallgeräuschen bis hin zu lauten Geräuschen reichen, die den Eindruck erwecken, dass der Motor abfällt. Diese Geräusche entstehen durch das Auftreffen von Metall auf Metall, da Getriebelager diese Teile nicht mehr sichern.
Das Getriebe fällt nicht aus dem Auto, auch wenn sich die Situation so anhört. Allerdings ist es nicht sicher, mit diesen Geräuschen herumzufahren, da das lose Getriebe andere Teile treffen und diese effektiv beschädigen kann.
Wie die meisten Geräusche in einem Auto verstärken sich auch diese Geräusche, wenn man in ein Schlagloch fährt. Das Getriebe kann schalten, wenn das Auto auf ein Schlagloch trifft. Es kann sich in seiner Position heben und senken und dabei einen gruseligen Knall erzeugen.
3. Probleme beim Kurvenfahren
Da Getriebelager das Getriebe fest an Ort und Stelle halten, kann ein Fehler in der Funktion dazu führen, dass sich das Getriebe bewegt. Wenn sich das Auto bewegt, kann das Getriebe schalten und Probleme verursachen.
Dies kann besonders bei Kurvenfahrten gefährlich sein. Die auf das Auto einwirkenden G-Kräfte können auch dazu führen, dass sich das Getriebe bewegt. Unterdessen könnte die Trägheit des schweren Getriebes dieser Bewegung entgegenwirken. Wenn dieses Tauziehen andauert und es nichts gibt, was es an Ort und Stelle hält, kann sich das Gewicht des Getriebes heftig verlagern.
Dies kann unangenehm sein, wenn Sie in eine Kurve fahren, oder es kann eine völlige Katastrophe sein, je nachdem, wie schnell Sie fahren. Bei hohen Seitenführungskräften kann das Getriebe weiter schalten und so das Gleichgewicht des Fahrzeugs stören.
4. Chassis-Flex
Dies ist mehr als ein Symptom, es ist eine katastrophale Folgewirkung. Das Getriebe ist ein schweres Teil unter der Motorhaube des Fahrzeugs. Wenn ein so schweres, mit dem Fahrgestell verbundenes Teil bewegt wird, ist es keine Überraschung, dass das Fahrgestell beschädigt wird.
Vor allem beim Überfahren einer Bodenwelle oder eines Schlaglochs oder bei schnellen Kurvenfahrten kann es zu einer zu starken Gewichtsverlagerung kommen. Diese plötzliche Bewegung kann das Fahrgestell des Fahrzeugs verbiegen oder verbiegen. In schweren Fällen wird es völlig aus der Form geraten.
Wenn bei Ihnen einige oder alle der oben genannten Symptome auftreten, ist es wahrscheinlich, dass Ihre Getriebelager den Geist aufgegeben haben. Um dies zu bestätigen, müssen Sie nach einigen Anzeichen suchen. Dies kann Ihnen eine klare Vorstellung davon geben, was schief gelaufen ist und was getan werden kann, um das Problem zu beheben.
1. Achten Sie auf ungewöhnliche Geräusche. Bei den Symptomen einer schlechten Getriebelagerung sind Klopf- und Knallgeräusche sehr wichtig. Sie können solche Geräusche von Ihrem Motor hören. Besonders wenn der Motor im Leerlauf ist oder wenn er ein-/ausgeschaltet ist. Ähnliche Geräusche entstehen, wenn sich die Belastung des Motors ändert.
2. Überprüfen Sie die Unterseite des Fahrzeugs. Heben Sie Ihr Fahrzeug an und schauen Sie darunter, um etwaige Unregelmäßigkeiten zu erkennen. Wenn die Getriebelager stark beschädigt sind, können Sie feststellen, dass das Getriebe ein wenig durchhängt. Andernfalls können Sie die Getriebehalterungen direkt untersuchen, um lose Halterungen oder Schrauben zu erkennen.
3. Überprüfen Sie die Getriebelager. Schauen Sie sich das Gummi der Getriebelager an, während sich Ihr Fahrzeug auf der Hebebühne befindet. Wenn das Gummi verrottet oder gerissen ist, müssen Sie möglicherweise die Halterungen ersetzen. Verdorbenes Gummi lässt sich nicht reparieren. Der Austausch ist die einzige Lösung.
Für den Austausch Ihrer Getriebelager ist es am besten, Ihr Fahrzeug in eine Werkstatt zu bringen. Aber für die Heimwerker-Freaks unter uns gibt es hier eine Anleitung, die Sie durch den Prozess des Austauschs von Getriebelagern führt.
1. Lösen Sie die defekten Getriebelager. Sobald Sie die defekten Getriebelager entdecken, sollten Sie Ihr Fahrzeug auf einer ebenen Fläche abstellen und die Räder abwürgen. Besprühen Sie die Schrauben an der Halterung mit Kriechflüssigkeit und lassen Sie diese einwirken.
Verwenden Sie eine Brechstange oder zwei miteinander verbundene Schraubenschlüssel, um die Schraube an der Halterung zu lösen. Die Verwendung dieser längeren Arme kann dazu beitragen, mehr Drehmoment und Reichweite zu erzielen.

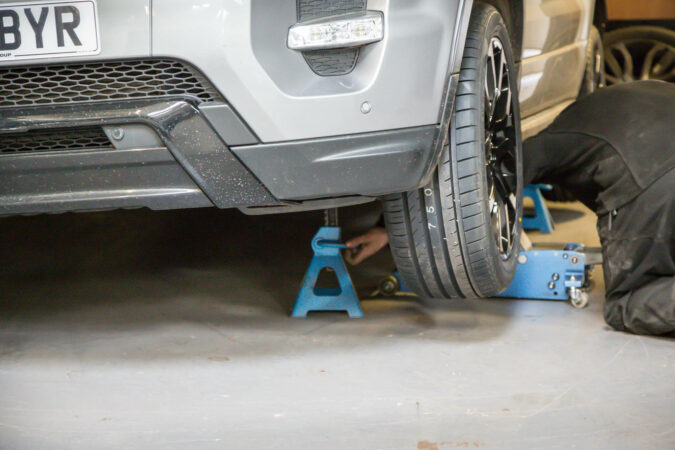

2. Heben Sie das Auto an

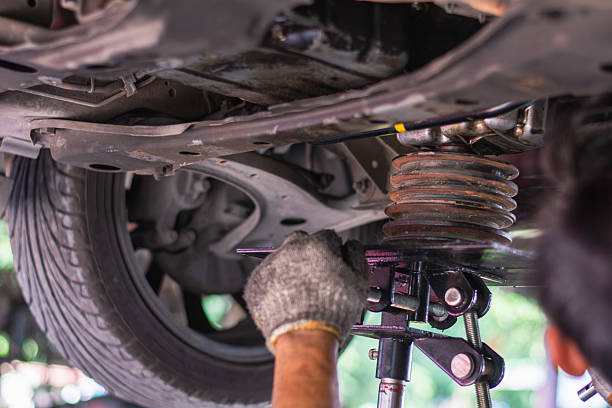

Heben Sie das Auto mit einem Wagenheber oder einer hydraulischen Hebebühne an, sofern Sie Zugang zu einer solchen haben. Zur Unterstützung der Übertragung einen weiteren Wagenheber verwenden. Stellen Sie sicher, dass Sie den Wagenheber richtig unter dem Getriebe auf einer festen Oberfläche platzieren. Stützen Sie das Getriebe mit einigen Holzklötzen ab und heben Sie das Fahrzeug etwas weiter an. Dadurch kann der Druck von den Schrauben entlastet werden. Jetzt können Sie die Getriebelager einfach entfernen.
3. Ersetzen Sie die Getriebehalterungen
Nachdem Sie die Schrauben von den Halterungen entfernt haben, entfernen Sie die Halterungen aus ihrer Position. Stellen Sie sicher, dass Sie beim Austausch immer Original-Getriebelager kaufen. Schieben Sie die neue Halterung mit einem Hammer und einem Schraubendreher an ihren Platz. Die neue Halterung ist möglicherweise höher als die vorhandene, da das Gummi noch nicht komprimiert ist. Daher kann es ein wenig mühsam sein, ihn reinzudrücken.
Setzen Sie anschließend die neue Halterung in den Zwischenraum ein und schrauben Sie sie fest. Verwenden Sie Schraubensicherungsflüssigkeit, um sicherzustellen, dass es sich mit der Zeit nicht löst. Um die Montage zu erleichtern, können Sie das Fahrzeug etwas weiter aufbocken. Senken Sie anschließend das Fahrzeug ab und ziehen Sie die Schrauben mit einem Drehmomentschlüssel vollständig an.
Manche Metalle und Gummis sehen möglicherweise nicht wie eine komplexe Kombination aus. Aber dieser kleine Teil kann großen Schaden anrichten, wenn er ignoriert wird. Es ist unbedingt erforderlich, dass Sie prüfen und bestätigen, dass sich die Getriebelager des Fahrzeugs immer in bestem Zustand befinden.
