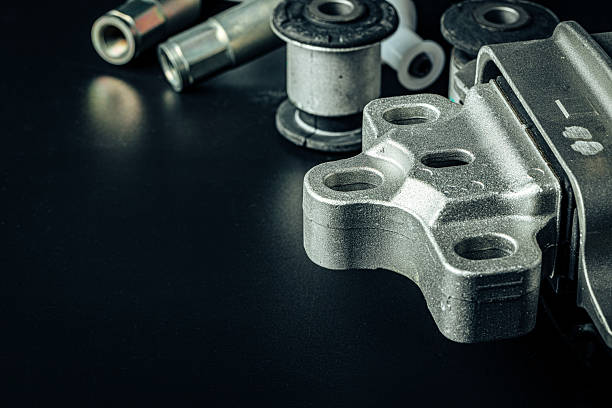

Das strukturelle Design von Querlenkerbuchsen hat eine bedeutende Entwicklung durchgemacht – von einfachen Vollgummiblöcken zu hochkomplexen Verbundarchitekturen. Der Hauptgrund für diese Transformation liegt in der Notwendigkeit, gleichzeitig drei immer anspruchsvollere Leistungsanforderungen zu erfüllen: überlegene Vibrationsisolierung und -dämpfung, präzise Bewegungsbegrenzung und zuverlässige Langzeitbeständigkeit gegen Ablösen oder Reißen (die VDI-Querlenkerbuchse 357407182 bildet da keine Ausnahme). Frühe Buchsen waren typischerweise massive zylindrische oder konische Gummikörper, die zur Aufnahme von Lasten ausschließlich auf der Druck- und Scherverformung des Materials beruhten. Unter hochbelasteten, mehrachsigen dynamischen Bedingungen war diese Konstruktion jedoch anfällig für starke Spannungskonzentrationen, die zu vorzeitigem Reißen oder bleibender Verformung führten. Die moderne Technik hat diese Einschränkungen durch mikrostrukturelle Innovationen überwunden – wie strategische Kombinationen von Hohlräumen und Festzonen, asymmetrische Hohlraumanordnungen, integrierte Anschlagpuffer und bogenförmige Verformungslöcher – und so eine gleichmäßige Spannungsverteilung, eine präzise Steuerung der Verformungsmodi und eine erhebliche Verzögerung des Einsetzens von Fehlern ermöglicht. Diese Designphilosophien, die ausführlich in Patenten und technischen Dokumenten für Automobilfahrwerke dokumentiert sind, sind mittlerweile zum Standardparadigma für Premium-Aufhängungsbuchsen geworden.
Die Kombination von Hohlräumen und massiven Bereichen stellt den grundlegendsten und gleichzeitig revolutionärsten strukturellen Fortschritt bei modernen Querlenkerbuchsen dar. In einer vollständig massiven Gummibuchse führt die Kompression zu einer dreiachsigen Spannungskonzentration im Kern, wo die lokale Spannung oft die Bruchdehnung des Materials übersteigt und Kavitationsrisse auslöst. Unter Spannung oder Torsion kommt es leicht zu Oberflächenrissen an den Außenschichten. Durch die Einführung interner Hohlräume wird der Gummikörper effektiv in mehrere halbunabhängige „feste Säulen“ oder „tragende Wände“ segmentiert. Diese massiven Abschnitte sorgen in erster Linie für Radial- und Torsionssteifigkeit, während die Hohlräume als „Entlastungszonen“ fungieren und es dem Gummi ermöglichen, sich beim Komprimieren frei in den Hohlraum auszudehnen – wodurch lokale Spitzenspannungen drastisch reduziert werden. Hohlräume verbessern auch die Nachgiebigkeit bei niederfrequenten Einwirkungen mit großer Verschiebung (z. B. Schlaglöchern oder Bremsschwellen) erheblich und verbessern so den Fahrkomfort, während gleichzeitig eine ausreichende dynamische Steifigkeit bei hochfrequenten Vibrationen mit kleiner Amplitude erhalten bleibt. In zahlreichen Patenten heißt es ausdrücklich, dass durch die präzise Steuerung des Hohlraumvolumenverhältnisses (typischerweise 20–40 %) und der räumlichen Verteilung die maximale Von-Mises-Spannung während der Kompression um über 30 % reduziert werden kann, wodurch die Entstehung von Ermüdungsrissen effektiv verzögert wird.
Das asymmetrische Hohlraumdesign führt dieses Konzept weiter in Richtung einer fein abgestimmten Optimierung. Herkömmliche symmetrische Hohlräume – wie ein zentrales rundes Loch oder gleichmäßig verteilte kleine Löcher – verbessern die Gesamtspannung, können aber die inhärent asymmetrischen mehrachsigen Belastungen, denen reale Querlenkerbuchsen ausgesetzt sind, nicht bewältigen: Stöße in Längsrichtung (z. B. Bremsen) sind häufig viel größer als seitliche Kurvenkräfte, während beim Lenken gerichtete Torsionsscherkräfte entstehen. Bei asymmetrischen Kavitäten wird die Position der Kavität absichtlich versetzt, die Form der Kavität geändert (z. B. elliptisch, halbmondförmig oder trapezförmig) oder die Tiefe der Kavität variiert, um die Steifheit in bestimmte Richtungen gezielt abzuschwächen. Beispielsweise wird in einer vorderen unteren Querlenkerbuchse häufig ein größerer Hohlraum an der vorderen Längsseite angebracht, sodass sich Gummi beim Bremsen leichter in den Hohlraum verformen kann – wodurch die Längssteifigkeit zur Stoßdämpfung verringert wird. Gleichzeitig bleibt seitlich mehr festes Material erhalten, um eine hohe Seitensteifigkeit und ein präzises Lenkverhalten zu gewährleisten. Dieser asymmetrische Ansatz ermöglicht die unabhängige Abstimmung der radialen, axialen und Torsionssteifigkeit und erreicht so eine „Richtungskonformität“: weich in Richtungen, in denen es auf Komfort ankommt, starr, wo die Präzision des Handlings von entscheidender Bedeutung ist.
Die Integration von Anschlagpuffern markiert einen weiteren wichtigen Evolutionsschritt. Frühe Konstruktionen verließen sich zur Bewegungsbegrenzung vollständig auf externe Metallanschläge oder geometrische Begrenzungen am Steuerarm selbst – was zu Metall-auf-Metall-Aufprallgeräuschen und beschleunigtem Verschleiß führte. Moderne Buchsen formen Gummi-Anschlagpuffer direkt in das Innere oder die Enden des Buchsenkörpers und erzeugen so einen progressiven Härteübergang. Bei kleinen Armwinkeln verformt sich nur das Hauptgummielement zur Dämpfung; Wenn der Winkel über einen Schwellenwert hinaus zunimmt, greift der Anschlagpuffer ein und wird komprimiert. Seine Härte ist typischerweise höher als die des Hauptgummis und führt zu einem starken Anstieg der sekundären Steifigkeit, wodurch ein zweistufiges „weich-dann-hart“-Begrenzungsverhalten realisiert wird. Diese Struktur eliminiert den direkten Metallkontakt und kontrolliert durch die sorgfältig geformte Anschlagpuffergeometrie (z. B. konische oder abgestufte Profile) die Spannungsverteilung während der Kompression, um örtliches übermäßiges Zusammendrücken und Reißen zu verhindern. Technische Studien zeigen immer wieder, dass gut konzipierte integrierte Anschlagpuffer die Spitzenbelastung bei vollem Federweg um über 40 % reduzieren und so die Gesamthaltbarkeit erheblich verlängern können.
Bogenförmige Verformungslöcher veranschaulichen mikrostrukturelle Optimierung im feinsten Maßstab. Herkömmliche Hohlräume mit scharfen Ecken oder rechtwinkligen Kanten erzeugen während der Verformung starke Spannungskonzentrationen – die lokale Spannung an der Spitze kann um ein Vielfaches höher sein als der Durchschnitt, was sie zu einem idealen Ausgangspunkt für Risse macht. Bogenkonturierte Löcher beseitigen dieses Risiko, indem alle Hohlraumkanten mit großen Verrundungen (typischerweise 20–50 % des Lochdurchmessers) abgerundet werden und glatte S-Kurven- oder parabolische Übergänge an der Grenzfläche zwischen Hohlraum und Hohlraum verwendet werden. Dadurch kann die Spannung gleichmäßig entlang der gekrümmten Oberfläche verteilt werden. Die Finite-Elemente-Analyse (FEA) zeigt, dass solche Lichtbogenübergänge die Spitzenhauptspannung an den Hohlraumrändern um 50–70 % reduzieren und so die Reißfestigkeit erheblich verbessern können. Darüber hinaus wirken diese Verformungslöcher als „geführte Strömungskanäle“: Unter gerichteter Kompression fließt Gummi bevorzugt in den Hohlraum, wodurch die Nachgiebigkeit und die Begrenzungseigenschaften weiter verbessert werden.
Die synergistische Anwendung dieser mikrostrukturellen Merkmale ermöglicht es modernen Querlenkerbuchsen, eine multiobjektive Co-Optimierung auf struktureller Ebene zu erreichen:
● Hohlraum + feste Integration homogenisiert die globale Spannung;
● Asymmetrische Hohlräume ermöglichen eine gezielte Abstimmung der Steifigkeit;
● Integrierte Anschlagpuffer sorgen für eine sichere, progressive Wegbegrenzung;
● Bogenförmige Übergänge verhindern örtliches Ausreißen.
Patente und technische Validierungen bestätigen durchweg, dass Buchsen, die diese Konstruktionsprinzipien nutzen, bei identischen Straßenlastspektren eine 1–3-mal längere Ermüdungslebensdauer aufweisen – typischerweise verlängert sich die Lebensdauer von 100.000 km auf 250.000–300.000+ km – und erzielen gleichzeitig ein überlegenes Gleichgewicht zwischen NVH, Handling und Haltbarkeit. Dieser Wechsel von der „passiven Lastaufnahme“ zur „aktiven Verformungsführung“ verkörpert die Kernlogik der strukturellen Weiterentwicklung der Querlenkerbuchsen – und spiegelt die präzise Beherrschung der Materialgrenzen im Mikromaßstab in der Automobiltechnik wider (Willkommen bei der Bestellung der VDI-Querlenkerbuchse 357407182!).
