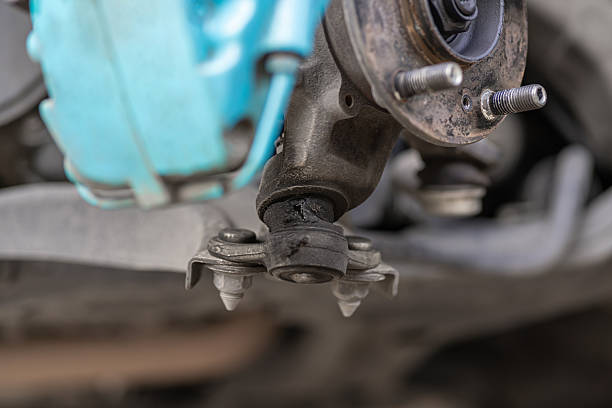

Querlenkerbuchsen spielen im Federungssystem eines Fahrzeugs eine entscheidende Rolle. Sie sind nicht nur elastische Verbindungen, sondern bestimmen auch direkt die Bewegungsbahn des Rades relativ zur Karosserie, den Lastübertragungsweg sowie die gesamten kinematischen und elastokinematischen Eigenschaften des Fahrzeugs. Aufgrund unterschiedlicher struktureller Anordnung und geometrischer Beziehungen sind die Querlenkerbuchsen bei verschiedenen Aufhängungstypen erheblich unterschiedlichen Anteilen an Längs-, Quer- und Vertikallasten ausgesetzt. Dies wiederum stellt deutlich unterschiedliche Designanforderungen an die radiale Steifigkeit, die Torsionsnachgiebigkeit und sogar die axialen Eigenschaften der Buchse. Diese Variation ist genau der Grund, warum Buchsen keine Einheitsgröße sind: Ingenieure müssen die Steifigkeitskurve, das Dämpfungsverhalten und die Geometrie der Buchse speziell auf den Aufhängungstyp abstimmen, um die optimale Balance zwischen Handling, Fahrkomfort und Haltbarkeit zu erreichen (Sie können uns auch kontaktieren, um mehr über die VDI-Querlenkerbuchse 6Q0407182 zu erfahren.).
Die MacPherson-Federbeinaufhängung ist die gebräuchlichste Einzelradaufhängung der Einstiegsklasse und wird häufig in Vorderachsen verwendet. Sein charakteristisches Merkmal ist ein einzelner unterer Querlenker (typischerweise L- oder A-förmig), dessen oberes Ende über eine federbelastete Dämpferstrebe direkt mit der Karosserie und dem Achsschenkel verbunden ist. Diese Konfiguration bedeutet, dass die untere Querlenkerbuchse gleichzeitig den Großteil der Längs- und Querlasten sowie einen Teil der Vertikallasten tragen muss. In Längsrichtung werden Brems- oder Beschleunigungskräfte hauptsächlich über den unteren Querlenker auf den Buchsenbefestigungspunkt übertragen. Die Längslast macht oft 40–60 % der Gesamtlast aus – den höchsten Anteil –, da kein Oberarm vorhanden ist, der die Last aufteilt. Die Buchse muss daher eine ausreichende Längsnachgiebigkeit bieten, um Straßenstöße zu absorbieren, gleichzeitig aber eine übermäßige Verformung vermeiden, die zu unkontrollierten Spurveränderungen führen könnte. In seitlicher Richtung werden die Kurvenkräfte zwischen dem unteren Querlenker und dem Stabilisator aufgeteilt, weshalb die radiale Steifigkeit von entscheidender Bedeutung ist: Eine höhere radiale Steifigkeit ist erforderlich, um einer seitlichen Verschiebung standzuhalten, stabile Sturzwinkel beizubehalten und übermäßiges Wanken oder Untersteuern der Karosserie zu verhindern. Vertikale Belastungen sind jedoch relativ gering, da sie hauptsächlich von der Strebe getragen werden; Hier begünstigt die Buchse ein gewisses Maß an Torsionsnachgiebigkeit, um das Ein-/Ausfedern des Rads und die Drehbewegung beim Lenken auszugleichen. Eine übermäßige radiale Steifigkeit beeinträchtigt den Komfort; Eine zu hohe Torsionssteifigkeit erhöht die NVH-Probleme. Daher werden MacPherson-Querlenkerbuchsen in der Regel mit einer deutlich höheren Radialsteifigkeit als der Torsionssteifigkeit konstruiert – oft um den Faktor 5 bis 10 oder mehr – wobei die radiale Steifigkeit für eine grundlegende Fahrstabilität im Vordergrund steht und gleichzeitig die Torsionsnachgiebigkeit über Hydraulik- oder Hohlraumstrukturen fein abgestimmt wird, um die Vibrationsisolierung zu verbessern.
Die Doppelquerlenkeraufhängung stellt eine leistungsstärkere klassische Lösung dar, die sowohl an der Vorder- als auch an der Hinterachse zum Einsatz kommt. Es verfügt über einen oberen und einen unteren A-Arm, die eine nahezu parallelogrammförmige Geometrie bilden. Diese Anordnung ermöglicht eine ausgewogenere Lastverteilung: Längslasten (durch Bremsen/Beschleunigen) werden hauptsächlich vom Unterarm übernommen, aber auch der Oberarm teilt sich einen Teil der Last, wodurch der Längsanteil auf 30–40 % reduziert wird – viel niedriger als beim MacPherson. Seitliche Belastungen werden von beiden Armen effizient aufgenommen, wodurch die Kurvenkräfte gleichmäßig verteilt werden, was zu einer geringeren seitlichen Belastung pro Buchse führt. Vertikale Belastungen werden gleichermaßen auf Ober- und Unterarme verteilt, was zu einer gleichmäßigeren Belastung führt. Der Hauptvorteil dieser Geometrie ist die präzise Steuerung der Radbewegung, was die Anforderungen an die Torsionsnachgiebigkeit drastisch erhöht: Beide Arme müssen während der Radbewegung eine erhebliche Winkelverdrehung zulassen, um eine ideale Parallelbewegung und eine kontrollierte Sturzverstärkung zu erreichen. Die radiale Steifigkeit sollte unterdessen moderat hoch bleiben, um eine übermäßige elastische Verformung durch störende Ausrichtungsparameter zu verhindern. Doppelquerlenker-Buchsen zeichnen sich daher durch eine geringere Torsionssteifigkeit im Verhältnis zur radialen Steifigkeit aus – typischerweise ein Verhältnis von 1:1 bis 1:3 – und verwenden häufig asymmetrische Konstruktionen oder hydraulische Buchsen, um die Torsionsreaktion weiter zu mildern und gleichzeitig die radiale Steifigkeit für seitliche Stabilität zu verstärken. Dies ermöglicht eine überlegene Leistung bei aggressivem Fahren: bessere Rollkontrolle, stabileres Spur-/Sturzverhalten – erfordert aber auch eine höhere Ermüdungsbeständigkeit und präzise dynamische Eigenschaften von der Buchse.
Die Mehrlenkeraufhängung ist die flexibelste und komplexeste Einzelradaufhängungsarchitektur, bei der typischerweise drei bis fünf separate Lenker an der Hinterachse (und manchmal Hybridkonfigurationen an der Vorderachse) zum Einsatz kommen. Es weist dedizierten Verbindungen unterschiedliche Freiheitsgrade zu – einschließlich oberer Querlenker, unterer Querlenker, Längslenker usw. – und erreicht so stark entkoppelte Lastpfade. Längslasten werden in der Regel von speziellen Längs- oder Längslenkern bewältigt, sodass der Längslastanteil der Querlenkerbuchse dank der Lastumleitung durch unabhängige Elemente am niedrigsten ist – oft unter 20–30 %. Querlasten werden auf mehrere Querlenker verteilt, wobei jede Buchse nur lokalisierte Seitenkräfte aufnimmt, was zu noch geringeren individuellen Lastverhältnissen führt. Vertikale Lasten werden ebenfalls auf mehrere Montagepunkte verteilt, wodurch Spitzenbelastungen gering bleiben. Durch dieses hohe Maß an funktionaler Entkopplung kann jede Querlenkerbuchse eine hochspezialisierte Rolle spielen: Einige Positionen (z. B. vordere Unterlenker- oder Längslenkerbuchsen) priorisieren die radiale Steifigkeit, um seitlichen/längsgerichteten Stößen standzuhalten und die geometrische Präzision aufrechtzuerhalten; andere (z. B. Oberarm- oder Spurlenker-Verbindungsbuchsen) erfordern eine extrem hohe Torsionsnachgiebigkeit, um eine natürliche Radverdrehung und Spuränderung während des Einfederns zu ermöglichen und so „passive Hinterradlenkung“-Effekte zu ermöglichen. Das Verhältnis von Radial- zu Torsionssteifigkeit in Mehrlenkersystemen variiert drastisch je nach Verbindungsfunktion – einige bevorzugen eine hohe Radialsteifigkeit, andere dominieren die Torsionsflexibilität. Dieser „rollenspezifische“ Ansatz gewährt Mehrlenkeraufhängungen einen außergewöhnlich großen Abstimmungsbereich zwischen Komfort und Handling, bedeutet aber auch, dass das Buchsendesign stark individuell angepasst werden muss: Buchsen an verschiedenen Stellen am selben Fahrzeug können sich erheblich unterscheiden – sogar in der Materialzusammensetzung und der inneren Struktur.
Die MacPherson-Aufhängung zwingt die Querlenkerbuchse dazu, als „Alleskönner“ mit hohen Längs- und Radiallastanteilen zu agieren, wobei sie sich für die Grundlinienstabilität stark auf die Radialsteifigkeit verlässt; Der doppelte Querlenker reduziert die Lagerbelastung durch die Lastverteilung auf zwei Arme und legt so mehr Wert auf die Torsionsnachgiebigkeit für eine präzise Kinematik. Multi-Link dezentralisiert Lasten vollständig und weist jeder Buchse eine spezielle Funktion zu, wobei die radialen oder Torsionsanforderungen je nach Position variieren. Dieser grundlegende Unterschied in den Belastungs- und Funktionsanforderungen erklärt direkt, warum Buchsen keine austauschbaren generischen Teile sind. Ingenieure müssen jede Buchse auf der Grundlage der spezifischen Aufhängungsgeometrie, des Lastspektrums und der Leistungsziele auswählen oder entwerfen und entscheiden, ob sie der radialen Steifigkeit (für Rollwiderstand und Beibehaltung der Ausrichtung), der Torsionsnachgiebigkeit (für Vibrationsfilterung und Artikulation) oder einem ausgewogenen Kompromiss Priorität einräumen, damit das gleiche Buchsenmodell beim Einbau in verschiedene Aufhängungsarchitekturen völlig unterschiedliche „Persönlichkeiten“ zeigen kann. Willkommen bei der Bestellung der VDI-Querlenkerbuchse 6Q0407182!
